기본 매개 변수

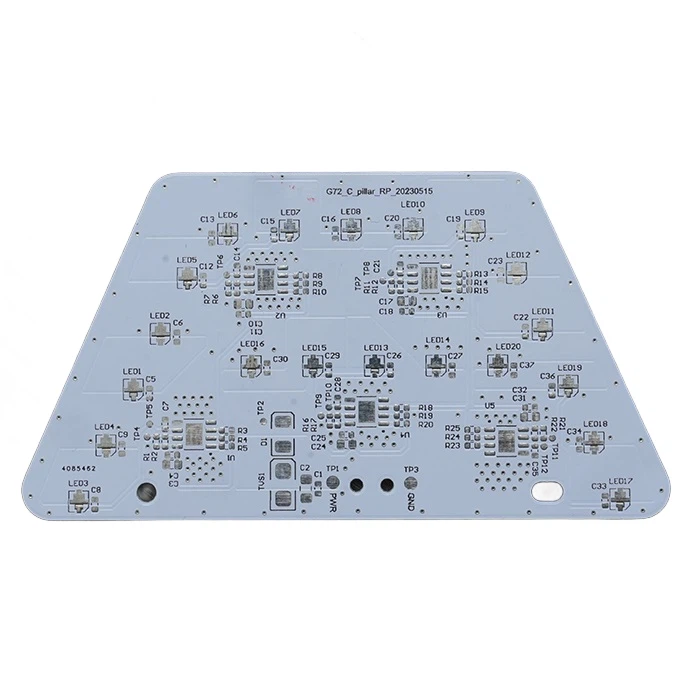

작동 주파수 고주파 알루미늄 PCB는 수백 MHz에서 GHZ 범위에서 작동합니다.
우수한 열 전도도로 알려진 6061 및 5052와 같은 기질 재료 알루미늄 합금.
절연 층 저 유전 상수 (DK) 및 소산 인자 (DF) 재료, 예컨대 PTFE.
보드 두께 공통 두께에는 1. 0 mm, 1.2mm 및 1.6mm가 포함됩니다.
구리 두께는 1oz 내지 3oz 범위입니다.
최소 선 너비\/간격 {{{0}}. 3mm\/0.3mm.
특징
고주파에서 낮은 신호 손실
효율적인 열 소산을위한 높은 열전도율
탁월한 치수 안정성과 기계적 강도
열 및 전기 응력 하에서 높은 신뢰성
SMT 및 통과 구멍 구성 요소와의 호환성
장점
성능 향상 : 고주파수에서 신호 무결성을 유지하므로 RF 및 마이크로파 응용 분야에 이상적입니다.
열 신뢰성 : 알루미늄베이스는 효과적으로 열을 분산시켜 과열의 위험을 줄이고 성분 수명을 연장합니다.
설계 효율성 : 전기 성능을 손상시키지 않고 작고 복잡한 레이아웃을 지원합니다.
제품 수명 : 열 및 기계적 안정성 덕분에 가혹한 환경에서 장기적인 사용에 적합합니다.
응용 프로그램
고주파 알루미늄 PCB는 다음을 포함하여 고속 신호 처리 및 열 신뢰성이 모두 필요한 부문에서 널리 사용됩니다.
5G 통신 장비
레이더 및 안테나 시스템
RF 전원 증폭기 및 필터
위성 및 항공 우주 전자 장치
자동차 ADA 및 레이더 모듈
의료 진단 및 이미징 장치
|
제조 매개 변수 |
기능 |
|
레이어 |
1-4 계층 표준 |
|
기본 자료 |
알루미늄 코어 |
|
기술 하이라이트 |
알루미늄 플레이트 및 고열 -전도 방지 재료, 높은 열전도는 8 층 하이브리드 알루미늄 기판으로 사용할 수 있습니다. |
|
솔더 마스크 |
녹색, 빨간색, 노란색, 파란색, 흰색, 검은 색, 보라색, 무광택 검은 색, 무광택 녹색 |
|
알류미늄 |
표준, 고성능, 할로겐 무료 |
|
표면 마감 |
hasl; 무연 hasl; enig; Enepig; 침수은; 침지 주석; OSP. |
|
솔더 마스크 |
녹색, 보라색, 파란색, 빨간색, 노란색, 흰색, 검은 색, 맞춤형 색상 |
|
구리 무게 (완성) |
{{0}}. 5 oz - 10. 0 Oz |
|
최소 트랙 및 간격 |
{{{0}}. 075mm\/ 0.075mm |
|
구리 무게를 마칩니다 |
1-10 oz |
|
최대 치수 |
610mm x 450mm; 레이저 딜링 머신에 의존합니다 |
|
보드 두께 |
0. 4-3. 2mm |
